| 品牌：骊创 | 型号：J30JZ/XLN21TJWA000 | 种类：插头/插座 |
| 应用范围：航空 | 工作频率：低频 | 形状：矩形 |

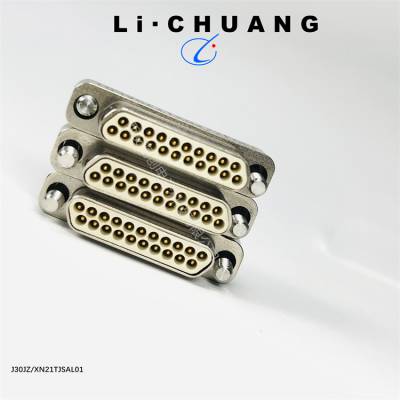

| 最小包装数：1 | 插头：J30JZ/XN21TJNAP01 | 航空插头：J30JZ/XN21TJSAL01 |
温馨提示：
1、电子产品均以当天报价为准，拍前咨询，谢谢合作！
2、产品流通性比较大，经常会缺货，购买前请和卖家确认是否现货。
3、如需产品资料，请电话联系。
西安骊创电子科技公司
联系人：刘云
联系电话：18792667704（同微信）
联系QQ：2233642786
J30JZ系列低插拔力微型矩形电连接器
产品特点
该系列产品的外型尺寸较同规格J30J常规产品外形尺寸小；长度短5mm（min),宽度小2.9mm(min),高度低2mm（min)。体积仅有J30J常规产品的40%左右，是一种结构合理可靠的微式矩形电连接器。
芯数：有9、15、21、25、37、51、66、74、100芯九种规格；
接触件网络（从对接端面看）：间距1.27mm，排距1.1mm；
插头端采用低插拔力绞线式弹性插针，插拔力低，接触可靠性高，机械寿命长；
接触件尾端形式：压接式、焊杯式、直插式、弯插式；
导线线芯截芯面积0.1mm?-0.15mm?.此外，还可采用线芯截面积为0.07mm?的导线，但产品型号需特殊注明。
产品性能符合GJB2446的要求。
主要技术特征
环境温度 -55℃---+125℃ 接触电阻 ≦10m欧
振动 10Hz-2000Hz 196m/s? 绝缘电阻 ≧5000M欧
随机振动 功率谱密度0.4G2/Hz总加速度均方根值23.1G 介质耐压 600V
冲击 735m/s? 11ms 机械寿命 20000次
产品选用必知事项
J30JZ/X □□ □TJ CA P01(附加说明）
①主称代号：J30JZ- 体积较J30J系列同规格常规产品小的微型矩形电连接器；
J30JZ/X- J30JZ系列轻插拔力微型矩形电连接器；
②外壳结构：P-垂直安装结构 L-水平安装结构 不表示-自由端壳体结构；
③材料和表面处理：N-铝合金电镀镍 G-铝合金金镀镉 S-不锈钢钝化
④接触件数目：9、15、21、25、31、37、51、66、74、100芯
⑤连接器与接触件种类：TJ—插头装插针；
ZK—插座装插孔；
（TJ、ZK为固定搭配）
⑥接触件尾端形式：CA-压接； SA-焊接； NA-直插印制板； WA-弯插印制板；
⑦锁紧组件类别：
000-不带锁紧组件；
P01-带安装螺钉锁紧组件；
L01-带锁紧螺钉；
注：附加说明不是订货标志的组成部分，顾客在选用时请在括号中注明压接的导线规格如：导线截面积，长度和颜色等。有特殊连接要求时，请给出接线关系。
